はじめに

微分方程式の初期解を求める方法として、オイラー法を説明する。

1階の常微分方程式は、一般に

$\frac{dy}{dx} = f(x,y)$ 　(1-1)

という形で表すことができる(微分が $\frac{dy}{dx}$ が、 f(x,y) と同じ意味になるのだが、
違和感があるが仕方がない!)。

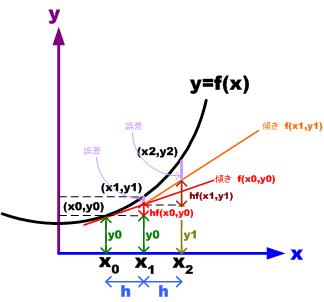

いま、と x+h の区間内でテイラー展開すると、先に示したように $h \lt 1$ の範囲で

y(x + h) $= f(x) + h f'(x) + h^2 \frac{1}{2!}f''(x)+h^3 \frac{1}{3!}f'''(x) + \cdots$ (1-2)

ここで、を十分小さくすると

f(x+h) = f(x) + hf'(x) (1-3)

となり、

$y_{n+1} = y_{n} + h f(x_n,y_n)$ (1-4)

を得る。

ここで、初期条件 x = x_0 のとき y = f(x_0) = y_0 とすると、
(1-4)式から

$y_{1} = y_{0} + h f(x_0,y_0)$ (1-5)

次に x = x_1 = x_0 + h とし、それに対して y = f(x_1) = y_1 とすると

$y_{2} = y_{1} + h f(x_1,y_1)$ (1-6)

この考えを繰り返すと

$y_{3} = y_{2} + h f(x_2,y_2)$
$y_{4} = y_{3} + h f(x_3,y_3)$
$y_{5} = y_{4} + h f(x_4,y_4)$

$y_{n+1} = y_{n} + h f(x_n ,y_n)$ (1-7)

この刻み幅を極めて小さくすると解の精度は向上する。

このようにテイラー展開の1次の項のみ使用して解を求めるとき
1次の精度をもつアルゴリズムと呼ぶ。

修正オイラー法

増分を n, n+1 での微分の平均を取ることで表してみる

$y_{n+1} = y_{n} + \frac{f(x_n,y_n) +f(x_{n+1},y_{n+1})}{2} h$ (1-8)

たとえば、 x=x_0 , y=y_0 から始まる場合

$y_1 = y_0 + \frac{f(x_0,y_0) +f(x_{1},y_{1})}{2} h$

この時点で、右辺の y_1 は求められていないので、
この場合は、

y_1 = y_0 + h f(x_0,y_0)
$y_1 = y_0 + \frac{f(x_0,y_0) +f(x_{1},y_{0} + hf(x_0,y_0))}{2} h$

この考え方を一般形に変形すると、

$y_{n+1} = y_0 + \frac{f(x_0,y_0) +f(x_{1},y_{0} + hf(x_0,y_0))}{2} h$

さらにこれを簡単に表すと、

$y_{n+1} = y_n + \frac{y'_n + y'_{n+1}}{2} h$

オイラー法の例題

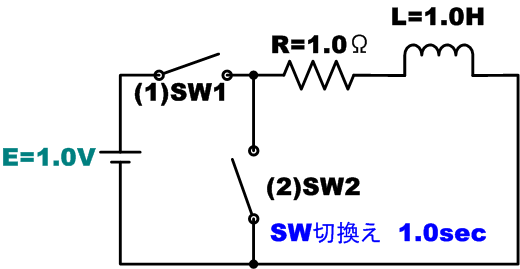

(1)SW1を入れたときの微分方程式を考える。

$L\frac{di}{dt} + Ri = E$ (1-1)

この微分方程式の一般解は、

特解(定常解@過度状態が終わった状態)のときの

i_s (1-2)

と
式(1)で E=0 とおいた場合の一般解(過渡解@過度状態のときの解)

i_t (1-3)

の和で表される。

i = i_s + i_t (1-4)

定常解(過度状態が終わった状態)を求める

定常解 i_s を以下のようにしてもとめる。

は定数であるため、 i_s は定数となる。

そのため時間変化がないから
$\frac{di_s}{dt}=0$
となるため(1)は、

Ri_s = E
$i_s = \frac{E}{R}$ (1-5)

過渡解(過渡状態)を求める

次に過渡解 i_t は、

$L\frac{di_t}{dt} + Ri_t = 0$
$L\frac{di_t}{dt} = - Ri_t$
$\frac{1}{i_t} di_t = -\frac{R}{L} dt$

両辺を積分すると

$\int \frac{1}{i_t} di_t = - \int \frac{R}{L}dt + \log A$
$\log i_t = -\frac{R}{L} t + \log A$

$i_t = Ae^{-\frac{R}{L} t}$ (1-6)

一般解

$i = i_s + i_t = \frac{E}{R} + Ae^{-\frac{R}{L} t}$

初期条件は、t=0のとき i=0 なので、

$0 = \frac{E}{R} + A$
ゆえに

$A = -\frac{E}{R}$

つまり

$i(t) = \frac{E}{R}(1-e^{-\frac{R}{L} t} )$ (1-7)

時定数 $\tau = \frac{L}{R}$ を代入して

$i(t) = \frac{E}{R}(1-e^{-t/\tau} )$ (1-7b)

この式は時間の経過とともに過度状態が終わり電流は、
$\frac{E}{R}$ に収束することを示している。

(2) SW2に切替えたときの方程式を求める

$L\frac{di}{dt} + Ri = 0$

$i = Ae^{-\frac{R}{L} t}$ (1-8)

(a) のとき

(1-7)式に t=s を代入したものと(1-8)式に t=s を代入したものは等しいので

$\frac{E}{R}(1-e^{-\frac{R}{L} s} ) = Ae^{-\frac{R}{L} s}$

$\frac{E}{R}(1-e^{-\frac{R}{L} s} ) * (e^{\frac{R}{L} s}) = Ae^{-\frac{R}{L} s} ) * (e^{\frac{R}{L} s})$

$A = \frac{E}{R}(e^{\frac{R}{L} s}-1 )$ (1-9)

となる。

ゆえに (1-8)式は、

$i = \frac{E}{R}(e^{\frac{R}{L} s}-1)*e^{-\frac{R}{L} t}$

$i = \frac{E}{R}(e^{\frac{R}{L} (s-t)}-e^{-\frac{R}{L} t} )$

$i = \frac{E}{R}(e^{-\frac{R}{L} (t-s)}-e^{-\frac{R}{L} t} )$

時定数 $\tau = \frac{L}{R}$ を代入して

$i = \frac{E}{R}(e^{-(t-s)/\tau}-e^{t/\tau} )$ (1-10)

となる。

プログラム

(1)SW1を入れたときのオイラー法

$L\frac{di}{dt} + Ri = E$
$L\frac{di}{dt} = E -Ri$
$\frac{di}{dt} = \frac{E-Ri}{L}$

$i_{n+1} = i_{n} + \Delta{h}\frac{E-Ri_{n}}{L}$

(2)SW2を入れたときのオイラー法

$L\frac{di}{dt} + Ri = 0$
$L\frac{di}{dt} = -Ri$
$\frac{di}{dt} = \frac{-Ri}{L}$

$i_{n+1} = i_{n} + \Delta{h}\frac{-Ri_{n}}{L}$

(注意)
(1)から(2)に以降する時間は、
(1)で十分に安定してからなので

if( t <= sw )

の状態を持つ。

コード

#include "stdafx.h"
#include<iostream>
#include<fstream>
#include<io.h>
#include<math.h>

double f(double x);
double kai(int in);

int _tmain(int argc, _TCHAR* argv[])
{

	errno_t err;
	FILE *fp_output;

	double I=0;                    //電流
	const static double E=1.0;     //電圧源
	const static double R=1.0;     //抵抗
	const static double L=1.0;     //コイル
	const static double tau = L/R; //時定数
	const static double dh=1.0e-1; //微小時間0.1
	const static double sw=1.0;    //両スイッチ切換え時刻

	//変数
	double t=0;    //実時間
	double i1=0.0; //初期電流(厳密解)
	double i2=0.0; //初期電流(オイラー法)
	double i3=0.0; //初期電流(修正オイラー法)


	if( err = fopen_s(&fp_output,"data.txt","w")  != 0){ exit(2);}


	for(int n=1; n< 5*(int)(sw/dh);n++){

		t=(double)n*dh;
		// 0 <= t <= s の場合
		if( t <= sw ){
			i1=(E/R)*(1.0-exp(-t/tau));
			i2=i2+dh*((E-R*i2)/L);
			i3=i3+dh*(((E-R*i3)/L)+((E-R*i2)/L))/2.0;
		}else{
			i1=(E/R)*( exp(-(t-sw)/tau) - exp(-t/tau) );
			i2=i2+dh*(-R*i2/L);
			i3=i3+dh*((-R*i3/L)+(-R*i2/L))/2.0;
		}

		printf("t = %f i1 = %f i2 = %f i3 = %f\n",t,i1,i2,i3);
		fprintf_s(fp_output,"%f %f %f %f\n",t,i1,i2,i3);

	}

	if(fp_output != NULL) fclose(fp_output);
	getchar();
	return 0;
}

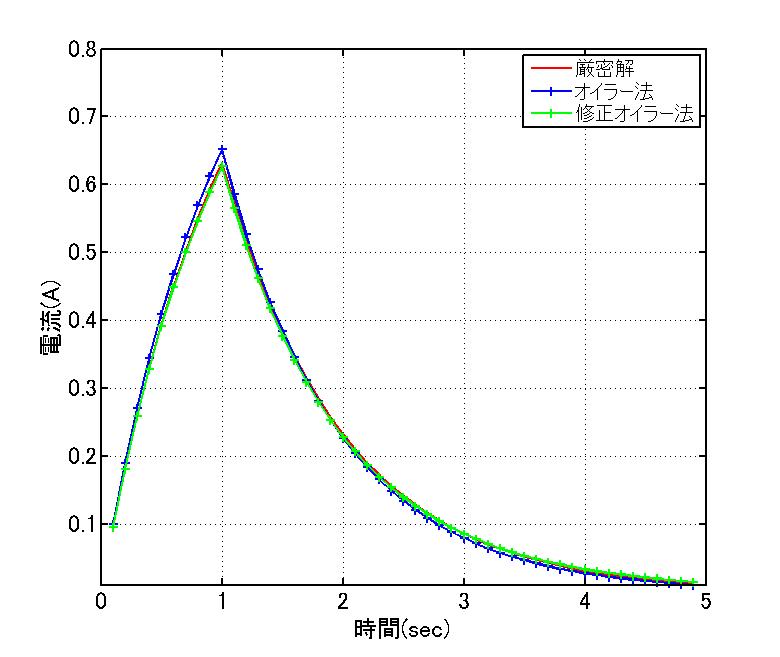

結果の描画

%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
% 5.2 オイラー法
%
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
echo off
clear all
close all

load 'data.txt'

t=data(:,1);
i1=data(:,2);
i2=data(:,3);
i3=data(:,4);

plot(t,i1,'r-','linewidth',2);
hold on
plot(t,i2,'b+-','linewidth',2);
hold on
plot(t,i3,'g+-','linewidth',2);
hold on
grid on

xlabel('時間(sec)','Fontsize',18)
ylabel('電流(A)','Fontsize',18)

h=legend('厳密解',...,
'オイラー法',...,
'修正オイラー法',...,
1);
set(h,'FontSize',15)

axis([0 5.0 -Inf 0.8]);
h=gca
get(h)
set(h,'LineWidth',2,...,
'FontSize',18)

print -djpeg euler_method.jpg
