● 微分で何が分かるのか？（高校数学の復習)

「微分とはなにか」で、微分とは簡単にいうと傾きである
ということが分かりました。

では、微分を用いて何が分かるのかを簡単に説明します。

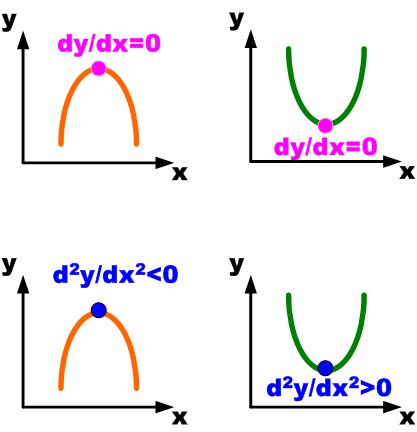

■ 曲線の極値が分かる。

微分値が0というのは変化がないということなので、
そこには凹凸が存在します。
2次曲線の場合は、最小値 or 最大値が存在します。
それを極値といいます。

極値は、
$\frac{dy}{dx} =0$
になる点です。

極値が最大値なのか？最小値なのか？は、
2階微分を行うことで求めることができます。

$\frac{d^2y}{dx^2} \lt 0$ だと最大値を取ります。
$\frac{d^2y}{dx^2} \gt 0$ だと最小値を取ります。

2つの関数の微分

xの関数である

u(x)
v(x)

があるとします。

$\frac{ d(u+v) }{dx} = \frac{du}{dx} + \frac{dv}{dx}$

(例題1)
u(x)=x^2
v(x)=x^3

$\frac{ d(x^2+x^3) }{dx} = \frac{d}{dx}x^2 + \frac{d}{dx}x^3$
= 2x + 3x^2

$\frac{ d(uv) }{dx} = v\frac{du}{dx} + u\frac{dv}{dx}$

(例題2)
u(x)=x^2
v(x)=x^3

$\frac{ d(x^2x^3) }{dx} = x^3\frac{d}{dx}x^2 + x^2\frac{d}{dx}x^3$
= 2x^4 + 3x^4 =5x^4

$\frac{ d(uvw) }{dx} = uv\frac{dw}{dx} + uw\frac{dv}{dx} + vw\frac{du}{dx}$

Chain Rule チェーンルール

$\frac{df}{dx}=\frac{df}{du}\frac{du}{dx}$

(例題3)
$f=\sin(\alpha x)$
$u=\alpha x$ とする。
$f=\sin(u)$

$\frac{df}{du}=\cos(u)$
$\frac{du}{dx}=\alpha$
ゆえに
$\frac{df}{dx}=\frac{df}{du}\frac{du}{dx}=\cos(u)\alpha=\alpha\cos(\alpha x)$

(例題3-2)
f=y^2
いま、yはxの関数であるとする。
$\frac{df}{dx} = \frac{df}{dy}\frac{dy}{dx} = 2y\frac{dy}{dx}$

$\frac{df}{dx}=\frac{df}{du}\frac{du}{dv}\frac{dv}{dx}$

(例題4)
$f=\sin(e^{\alpha x})$

$v=\alpha x$

u=e^v

とする。

$f=\sin(u)$

$\frac{df}{du}=\cos(u)$

$\frac{du}{dv}=e^v$

ゆえに
$\frac{df}{dx}=\frac{df}{du}\frac{du}{dx}=\cos(u)\alpha=\alpha\cos(\alpha x)$

微分記号の表し方

関数 f(x) の点における微分係数を

ゴットフリート・ライプニッツによるライプニッツの記法

$\frac{d}{dx}f(a),\ \frac{df}{dx}(a),\ \left.\frac{df}{dx}\right|_{x=a}$

高階微分

微分可能な関数 f(x) の導関数 f'(x)
がさらに微分可能なときの導関数を f'' と書いて 2 階の導関数と呼ぶ。

一般に階微分可能な関数 f(x) の階微分を

$f^{(n)}(x)$

あるいは

$\frac{d^n}{dx^n}f(x),\ \frac{d^n f}{dx^n}$

などと記す。

代表的な微分公式

いくつかの初等関数に関して、特徴的な微分公式が挙げられる。

$(x^a)'=ax^{a-1}\,$

$(\sin x)'=\cos x\,$

$(\cos x)'=-\sin x\,$

$(\tan x)' = {1 \over \cos^2 x} = 1 + \tan^2 x$

$(\arcsin x)'=(\sin^{-1}x)'= {1 \over \sqrt{1-x^2}}$

$(\arccos x)'=(\cos^{-1}x)'= -{1 \over \sqrt{1-x^2}}$

$(\arctan x)'=(\tan^{-1}x)'= {1 \over 1+x^2}$

$(e^{x})'=e^{x}\,$

$(a^{x})'=a^{x}\log a\,$

$(\log x)'= {1 \over x}$

$(\log_{a} x)'= {1 \over x \log a}$

1階線型常微分方程式

$\frac{dx}{dt} = x$

この斉次方程式は、次のようにして解くことが出来る。
$x\,$ 　が恒等的に0 でないとき、方程式を変形して、

$\frac{dx}{x} = dt$
両辺を積分すれば、

$\int \frac{dx}{x} = \int dt$

$\Longleftrightarrow \ln |x| = t + c$

$\Longleftrightarrow x = \pm e^{t+c} = \pm e^c e^t$

ここで $C = \pm e^{c}$ とすれば、
この方程式の解は $x=Ce^t\,$ （は0を含む任意の実数）となる。

2階線型常微分方程式

$\frac{d^2 y}{dx^2} + a\frac{dy}{dx} + by=0$
y'' + ay' + by = 0

解の判定　２つの一次独立な解 y_1,y_2 があって一般解はそれらの一次結合となる。
(基本解　 C_1 y_1 + C_2 y_2 )

○一次独立性の判定

ロンキスアン
$\begin{vmatrix} y_1 & y_2 \\ y_1' & y_2' \end{vmatrix} \neq 0$
が条件

ケース	基本解	一般解
①異なる2実根	$e^{t_1 x},e^{t_2 x}$	$C_1 e^{t_1 x} + C_2 e^{t_2 x}$
②重根	$e^{t_0 x},xe^{t_0 x}$	$(C_1 + x C_2)e^{t_0 x}$
③2虚根 $\alpha \pm i\beta$ (a,b実数)	$e^{\alpha x}\cos\beta{x}, e^{\alpha x}\sin\beta{x}$

例題1

y'' - 5y' +6y=0

t^2 -5t+6=0
(t-2)(t-3)=0
t=2,3
Ans. $C_1 e^{2x} + C_2 e^{3x}$

例題2

y'' +2y' +y=0

t^2 +2t+1=0
(t+1)^2 =0
t=-1
Ans. $C_1 e^{-x} + x C_2 e^{-x} =(C_1 + x C_2)e^{-x}$

例題3

y'' -2y' + 10y=0

t^2 -2t+10=0
$t = 1 \pm j\sqrt{9}$
$t= 1 \pm j3$
$\alpha=1, \beta=3$
Ans. $C_1 e^{x}\cos{3x} + x C_2 e^{x}\sin{3x}$

円の微分

x^2 + y^2 = r^2

yについて解くと、

$y = \pm \sqrt{r^2 - x^2}$
これはxが決まるとyがただちにきまらないからyはxの関数とはいわない。

しかしながら、x軸の上側では
$y = \sqrt{r^2 - x^2}$

x軸の下側では
$y = -\sqrt{r^2 - x^2}$

なので、適当な領域を定めるとyはxの関数になります。
このような関数を陰関数といいます。

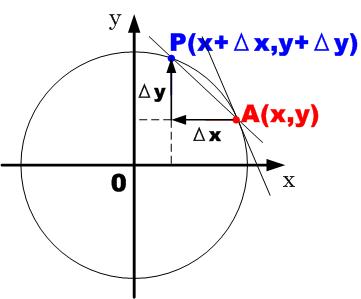

円上に2点 A(x,y) , $P(x+\triangle{x},y+\triangle{y})$ をとると、
それらは円の方程式を満たす。

x^2 + y^2 = r^2 ...(1)
$(x+\triangle{x})^2 + (y+\triangle{y})^2 = r^2$ ...(2)

(2) - (1)をして、 $\triangle{x}$ で割ると、

$\frac{(x+\triangle{x})^2 - x^2}{\triangle{x}} + \frac{(y+\triangle{y})^2 - y^2}{\triangle{x}} = 0$

ここで、 $\triangle{x}\rightarrow 0$ の極限を考えると

$\lim_{\triangle{x}\rightarrow 0}\frac{(x+\triangle{x})^2 - x^2}{\triangle{x}} + \lim_{\triangle{x}\rightarrow 0}\frac{(y+\triangle{y})^2 - y^2}{\triangle{x}}=0 \Leftrightarrow \frac{dx^2}{dx}+\frac{dy^2}{dx}=0$

ゆえに

$2x + 2y\frac{dy}{dx} = 0$ よって $\frac{dy}{dx} = - \frac{x}{y}$

検討してみる。
$y = \sqrt{r^2 - x^2} = (r^2 - x^2)^{\frac{1}{2}}$

を微分する。

$\frac{dy}{dx}=\frac{1}{2}(r^2 - x^2)^{-\frac{1}{2}}(-2x) =-xy^{-1}=-\frac{x}{y}$

$\frac{dy}{dx}$ は、接線の傾きであることを確かめる

円上に2点 A(x,y) , $P(x+\triangle{x},y+\triangle{y})$
をとって、 $\triangle{x} \rightarrow 0$ の極限を考えた時、
Pは、円に沿ってAに限りなく近づいていきます。

よって、 $\frac{dy}{dx} = \lim_{\triangle{x}\rightarrow 0}\frac{\triangle{y}}{\triangle{x}}$ は、点Aにおける接線の傾きを表す。

よって、円上の点 (a,b) での接線の傾きは、
$-\frac{a}{b}$ となるので、
その点における接線の方程式は、

$y-b = -\frac{a}{b}(x-a)$ ...(3)

となります。

ここで

a^2 + b^2 = r^2 ...(4)

を用いて整理すると、

$y-b = -\frac{a}{b}(x-a)$ ...(3)
$y-b = -\frac{a}{b}x + \frac{a^2}{b}$
$y-b = -\frac{a}{b}x + \frac{r^2 - b^2}{b}$
by-b^2 = -ax + r^2 - b^2
ax + by = r^2 ...(5)

接線の方程式は(5)とも書くことができる。

2階微分はどうなるか？

$\frac{dy}{dx} = -xy^{-1}$

$\frac{d^2y}{dx^2} = -y^{-1} -(-x)y^{-2} \frac{dy}{dx}$
$= - \frac{1}{y} - \frac{1}{y}(-\frac{x}{y}) \frac{dy}{dx}$
$= - \frac{1}{y} - \frac{1}{y}(\frac{dy}{dx})^{2}$
$= - \frac{1}{y}(1 + (\frac{dy}{dx})^{2})$

円の式は、円の微分方程式 $\frac{d^{2}y}{dx^2} + \frac{1}{r}(1+(\frac{dy}{dx})^2)^{\frac{3}{2}}=0$ の解である。

いま、円の式 $y = \sqrt{r^2 - x^2} = (r^2 - x^2)^{\frac{1}{2}}$
が分からないとし、
円の微分方程式

$\frac{d^{2}y}{dx^2} + \frac{1}{r}(1+(\frac{dy}{dx})^2)^{\frac{3}{2}}=0$ ...(6)

は分かっているものとする。

この微分方程式の解が、
$y = \sqrt{r^2 - x^2} = (r^2 - x^2)^{\frac{1}{2}}$
であることを調べるには、

r=10(rはなんでも良い)でxを0から15まで変移させたときの

$y = \sqrt{r^2 - x^2} = (r^2 - x^2)^{\frac{1}{2}}$ (a)
$\frac{dy}{dx} = - \frac{x}{y}$ (b)
$\frac{d^2y}{dx^2} = - \frac{1}{y}(1 + (\frac{dy}{dx})^{2})$ (c)

を計算し、(6)に代入すればよい。
(a)が正しければおのずと(b),(c)が正しいので、(6)式は右辺0になるはずである。

(6)式の検証 excelシート

yの式(a)が正しいと、円の微分方程式(6)に式を入れるとゼロになる。
