補間

補間(interpolation)

n個の異なる点 x_i (i=1,2,3,4,\cdots , n)での関数値 y_i(i=1,2,3,4,\cdots,n)が与えられたとき、
これら全ての点 (x_i,y_i)を通る曲線の方程式を求め
その方程式から任意のxに対する関数値を近似する方法を補間という。

線形補間

 \vec{P_{0}Q} = \vec{OQ}-\vec{OP_{0}}

 \vec{QP_{1}} = \vec{OP_{1}}-\vec{OQ}

 \vec{P_{0}Q} : \vec{QP_{1}} = t : (1-t)

 \vec{OQ}-\vec{OP_{0}} : \vec{OP_{1}}-\vec{OQ} = t : (1-t)

簡単化のため視点Oを省略する。

 (Q - P_0) : (P_1 - Q) = t : (1-t)

 (1-t)Q-(1-t)P_0 = tP_1 - tQ

 Q - tQ - P_0 + tP_0 = tP_1 - tQ

 Q = (1-t)P_0 +tP_1

線形補間とは、tを0から1までに動かしたときのQの値を求めることで、
P0からP1までの間の点を補ってやることである。

○プログラム例

Point linerInterpolation(double t)
{
 point.x=(int)(x0*(1.0-t) + x1*t);
 point.y=(int)(y0*(1.0-t) + y1*t);
 return point;
}

ニュートン補間

関数形y=f(x)が分からないが、
独立変数xの離散値 x_j
従属変数yの離散値 y_jから、
関数 y=f(x)の概形を決定する方法として、
ニュートンの補間法がある。


ニュートンの補間公式

 y=f(x) = y_0 + \frac{(x-x_0)}{1!}\frac{\Delta y_0}{h} + \frac{(x-x_0)(x-x_1)}{2!}\frac{\Delta^2 y_0}{h^2} + \cdots  + \frac{(x-x_0)(x-x_1)(x-x_2)\cdots(x-x_{n-1})}{n!}\frac{\Delta^n y_0}{h^n} + \cdots

 \Delta^n y_0 は、n階の前進差分を示す。


証明

 \Delta y_0 = y_1 - y_0

ゆえに、

 y_1 = y_0 + \Delta y_0 = (1+\Delta)y_0

 y_2 = y_1 + \Delta y_1 = (1+\Delta)y_1 =(1+\Delta)(1+\Delta)y_0

                        = (1+\Delta)^2 y_0

 \vdots

 y_s = (1+\Delta)^s y_0(式1-2)

ここで二項定理

 (x+y)^n = \sum_{k=0}^n {n \choose k}x^k y^{n-k}

 {n\choose k} = {}_n{\rm C}_k = \frac{n!}{(n-k)!\,k!}

一般の二項定理

 (1+x)^{S} = \sum^{\infty}_{r=0}{S \choose r}\Delta^r

を使うと、
 (1+\Delta)^S y_0 = \sum^{\infty}_{r=0} {S \choose r}\Delta^{r}y_0

 y_s = f(x_s) = y_0 + \frac{s}{1!}\Delta{y_0} + \frac{s(s-1)}{2!}\Delta^2{y_0} + \frac{s(s-1)\cdots(s-n+1)}{n!}\Delta^n y_0 + \cdots (式1-3)

ここで、ある任意の点 x_sと、
 x_j (j=0,1,2,\cdots)
の関係は、図を見ると明らかなように、

 x_s = x_j + h(s-j) (j=0,1,2,\cdots)

(例
例えば s=4のときの x_4が分かっているとき、 x_2は?

 x_2 = x_4 - (4-2)h = x_4 - 2h

となる。)

この関係は、 s-j = \frac{x_s - x_j}{h} (j=0,1,2,\cdots)

となり、

 s   =\frac{x-x_0}{h}

 s-1 =\frac{x-x_1}{h}

 s-2 =\frac{x-x_2}{h}

      \vdots

このs,s-1,s-2を式(1-3)に代入すると、ニュートンの補間式を得る。

[C][Matlab] Cのソース及びMatlabによるグラフ表示

[C]コード

 /*************************************************************/
 /* Newton の補間公式                                         */
 /*                              written by embedded.samurai  */
 /*************************************************************/

 #include <stdio.h>
 #include <stdlib.h>
 #include <string.h>

 double i[]={ -1.122182,
         0.841471,
         0.539353,
         0.0,
         0.779067,
         2.524414,
         3.366545};
 double dif[6][7];

 int main(void)
 {
   int n=0;
   int m=0;
   double e=0.;
   double s=0.;
   double g2=0.,g4=0.,g6=0.;

   FILE *fout;

   //file open
   fout = fopen("output.txt","w");

   // 0 initial
   memset(dif,0,sizeof(dif));

   //1階差分
   for(n=0;n<6;n++){
     dif[0][n] = i[n+1]-i[n];
   }

   //2階差分
   for(n=0;n<5;n++){
     dif[1][n] = dif[0][n+1] - dif[0][n];
   }

   //3階差分
   for(n=0;n<4;n++){
     dif[2][n] = dif[1][n+1] - dif[1][n];
   }

   //4階差分
   for(n=0;n<3;n++){
     dif[3][n] = dif[2][n+1] - dif[2][n];
   }

   //5階差分
   for(n=0;n<2;n++){
     dif[4][n] = dif[3][n+1] - dif[3][n];
   }

   //6階差分
   for(n=0;n<1;n++){
     dif[5][n] = dif[4][n+1] - dif[4][n];
   }

   e=-1.5;
   //出力
   printf("y=E[V]  x=I(mA)      dy      d^2y     d^3y     d^4y     d^5y     d^6y\n");

   for(n=0;n<7;n++){
     printf("%+3.1f\t%+7.5f ",e,i[n]);
     for(m=0;m<6;m++){
       printf("%+7.5f ",dif[m][n]);
     }
     printf("\n");
     e=e+0.5;
   }

   //ニュートンの前進差分補間公式
   for(e=-1.5;e<1.6;e=e+0.1){
     s=2.0*e + 3.0; //(x-(-1.5))/0.5 s=(x-x_0)/h
     //2階差分
     g2 = i[0] + s*dif[0][0] + s*(s-1)*dif[1][0]/2.;

     //4階差分
     g4 = i[0] + s*dif[0][0] + s*(s-1)*dif[1][0]/2. + s*(s-1)*(s-2)*dif[2][0]/6. + s*(s-1)*(s-2)*(s-3)*dif[3][0]/24.;

     //6階差分
     g6 = i[0] + s*dif[0][0] + s*(s-1)*dif[1][0]/2. + s*(s-1)*(s-2)*dif[2][0]/6. + s*(s-1)*(s-2)*(s-3)*dif[3][0]/24.
               + s*(s-1)*(s-2)*(s-3)*(s-4)*dif[4][0]/120. + s*(s-1)*(s-2)*(s-3)*(s-4)*(s-5)*dif[5][0]/720. ;

     fprintf(fout,"%e %e %e %e\n",e,g2,g4,g6);
   }

   fclose(fout);
   return 0;
 }

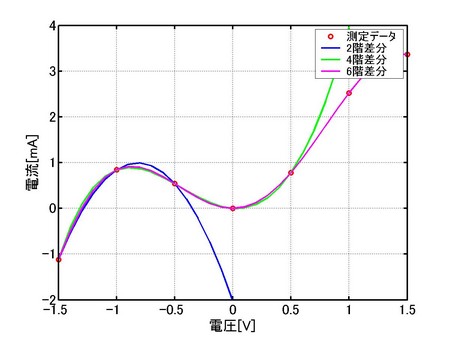

[Matlab] グラフ表示

%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
% newton interpolation's graph
%             written by embedded.samurai
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
echo on
close all
clear all

figure(1)
load('output.txt');

xdata=[-1.5 -1.0 -0.5 0.0 0.5 1.0 1.5];
xdata=xdata';
ydata=[-1.122182 0.841471 0.539353 0.0000 0.779067 2.524414 3.366545];
ydata=ydata';
data=cat(2,xdata,ydata);

plot(data(:,1),data(:,2),'ro','linewidth',2)
%semilogx(output(:,1),output(:,2),'ro-','linewidth',2)
hold on
plot(output(:,1),output(:,2),'b-','linewidth',2)
hold on
plot(output(:,1),output(:,3),'g-','linewidth',2)
hold on
plot(output(:,1),output(:,4),'m-','linewidth',2)

grid on
xlabel('電圧[V]','Fontsize',18)
ylabel('電流[mA]','Fontsize',18)
h=legend('測定データ',...,
        '2階差分',...,
        '4階差分',...,
        '6階差分',...,
1);
set(h,'FontSize',15)
h=gca
set(h,'LineWidth',2,...,
'FontSize',18)
%axis([-Inf Inf  -Inf Inf]);
axis([ -1.5 1.5 -2 4 ]);
print -djpeg newton_graph.jpeg
