微分フィルタ-時間軸方向のデータの変化の様子を検出する

微分は差分

微分するためには、現在のデータから過去のデータを順々に引いていけばよい。

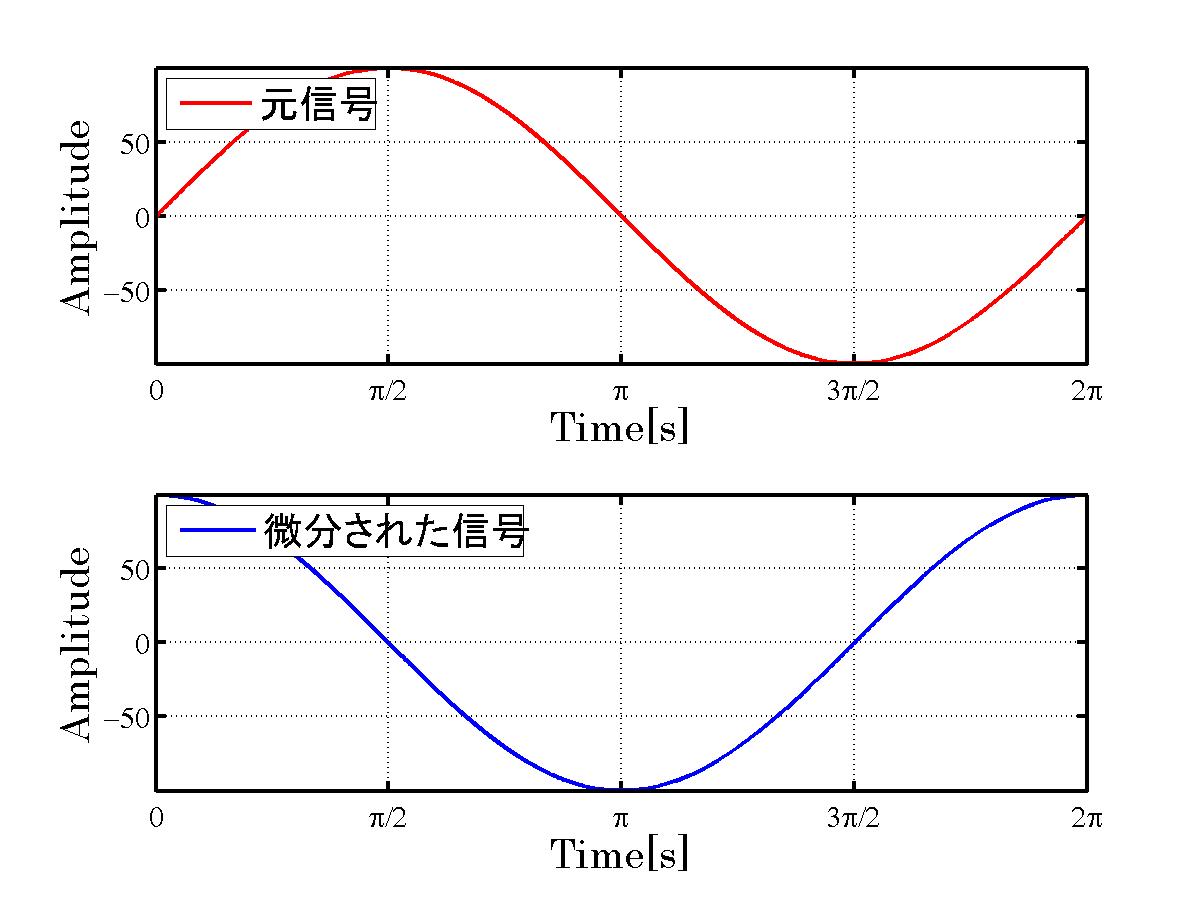

このようにsin信号は微分されてcos信号となっている。

微分フィルタは、変化をより強調する効果を持っています。

Matlabソース　bibun_filter.m

%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
% bibun filter sample program
%                 programming by embedded.samurai
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
echo off
clear all
close all

%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
% 1[Hz]を表示
% ここはテスト
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
figure(1);

%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
subplot(2,1,1)
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%

dt=0.001;
x=[0:dt:2*pi]
ty1=100*sin(x);
xx=x/pi;
plot(xx,ty1,'r-','linewidth',2);
grid on
hold on;

% xラベルとその文字の大きさ、線の太さの設定
str={'0','p/2','p','3p/2','2p'}
set(gca,'FontName','symbol','xtick',[0:.5:2],'xticklabel',str)
set(gca,'LineWidth',2,'FontSize',18)

h=gca;
set(h,'LineWidth',2,...,
'FontSize',15);

% キャプション
h=legend('元信号',...,
2);
set(h,'FontSize',15,'FontName','MS 明朝');

xlabel('Time[s]','Fontsize',15,'FontName','Century');
ylabel('Amplitude','Fontsize',15,'FontName','Century')

% x-y範囲
axis([0 2 -Inf Inf]); %2なのに注意！'xtick',[0:.5:2]

%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
subplot(2,1,2)
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%

% 微分フィルタ
y=[];
[gyo retu]=size(ty1);

lastdata=ty1(1);

for i=[2:1:retu]
 indata=ty1(i);
 data=(indata-lastdata)/dt;
 y=[y,data];
 lastdata=indata;
end

plot(xx(2:retu),y,'b-','linewidth',2);
grid on;

% xラベルとその文字の大きさ、線の太さの設定
str={'0','p/2','p','3p/2','2p'}
set(gca,'FontName','symbol','xtick',[0:.5:2],'xticklabel',str)
set(gca,'LineWidth',2,'FontSize',18)

h=gca;
set(h,'LineWidth',2,...,
'FontSize',15);

% キャプション
h=legend('微分された信号',...,
2);
set(h,'FontSize',15,'FontName','MS 明朝');

xlabel('Time[s]','Fontsize',15,'FontName','Century');
ylabel('Amplitude','Fontsize',15,'FontName','Century')

% x-y範囲
axis([0 2 -Inf Inf]); %2なのに注意！'xtick',[0:.5:2]

print -djpeg bibun_filter.jpg

FFTで微分フィルタをしてみる

微分フィルタのフィルタ係数は、

h[0]=1, h[1]=-1

とみなすことができる。つまり

$h[n] = \delta[n]-\delta[n-1]$

そこで元信号とフィルタ係数を周波数領域に変換したのちかけあわせ、
フーリエ逆変換すると

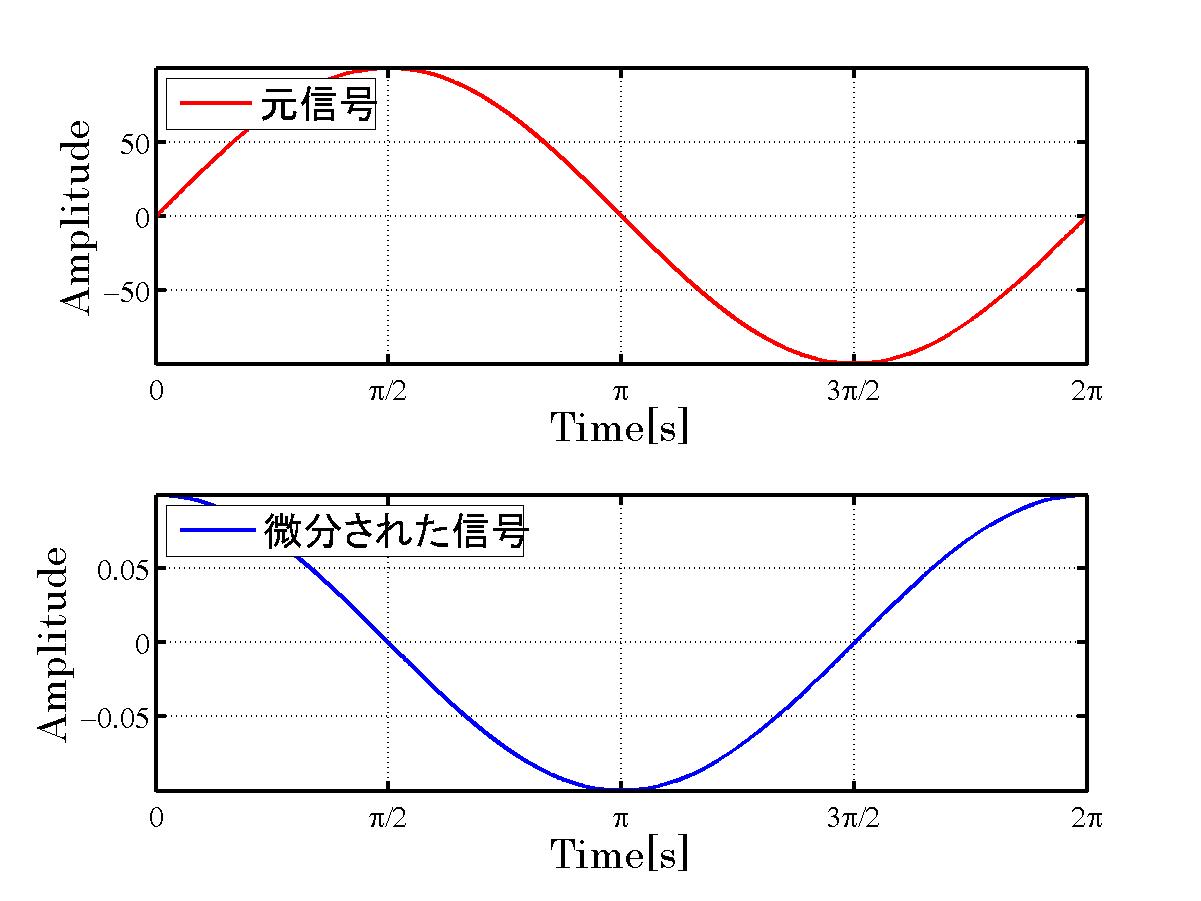

結果同じように正弦波は微分され、余弦波となる。

Matlabソース bibun_filter_fft.m

%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
% bibun filter fft sample program
%                 programming by embedded.samurai
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
echo off
clear all
close all

figure(1);

%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
subplot(2,1,1)
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%

dt=0.001;
x=[0:dt:2*pi]
ty1=100*sin(x);
xx=x/pi;
plot(xx,ty1,'r-','linewidth',2);
grid on
hold on;

% xラベルとその文字の大きさ、線の太さの設定
str={'0','p/2','p','3p/2','2p'}
set(gca,'FontName','symbol','xtick',[0:.5:2],'xticklabel',str)
set(gca,'LineWidth',2,'FontSize',18)

h=gca;
set(h,'LineWidth',2,...,
'FontSize',15);

% キャプション
h=legend('元信号',...,
2);
set(h,'FontSize',15,'FontName','MS 明朝');

xlabel('Time[s]','Fontsize',15,'FontName','Century');
ylabel('Amplitude','Fontsize',15,'FontName','Century')

% x-y範囲
axis([0 2 -Inf Inf]); %2なのに注意！'xtick',[0:.5:2]

%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
subplot(2,1,2)
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%

% 微分フィルタ
%元信号をフーリエ変換する
fftx=fft(ty1);
[gyo retu]=size(ty1)

hn=[1,-1];
ffthn=fft(hn,retu);
[gyo2 retu2]=size(ffthn)

yfft=fftx.*ffthn;

%逆フーリエ変換
yifft=ifft(yfft)

plot(xx,yifft,'b-','linewidth',2);
grid on;

% xラベルとその文字の大きさ、線の太さの設定
str={'0','p/2','p','3p/2','2p'}
set(gca,'FontName','symbol','xtick',[0:.5:2],'xticklabel',str)
set(gca,'LineWidth',2,'FontSize',18)

h=gca;
set(h,'LineWidth',2,...,
'FontSize',15);

% キャプション
h=legend('微分された信号',...,
2);
set(h,'FontSize',15,'FontName','MS 明朝');

xlabel('Time[s]','Fontsize',15,'FontName','Century');
ylabel('Amplitude','Fontsize',15,'FontName','Century')

% x-y範囲
axis([0 2 -Inf Inf]); %2なのに注意！'xtick',[0:.5:2]

print -djpeg bibun_filter_fft.jpg
